دو خاکی - فرمت های سیستم مختصات GCS

نویسنده : شهبازی
تاریخ:شنبه 15 شهریور 1393-11:47 ق.ظ

فرمت های سیستم مختصات GCS

Degrees, Minutes and Seconds
این فرمت رایج ترین فرمت مورد استفاده در نقشه هاست و کمی هم دست و پاگیر برای کارکردن با آن است. با در نظر گرفتن یک تبدیل ساده بین چند ثانیه و دقیقه می توان از تبدیل اعشاری به جای درجه، دقیقه و ثانیه در هنگام کار با نقشه ها استفاده کرد.
Degrees and Decimal Minutes
این فرمت بیشتر در دستگاه های ناوبری مورد استفاده قرار می گیرد.

برای تبدیل مختصات 32 درجه و 18.385 دقیقه شمالی و 122 درجه و 36.875 دقیقه شمالی به صورت زیر عمل می کنیم:
32 درجه
18 دقیقه
23=60*0.385
معادل 32 درجه و 18 دقیقه و 23 ثانیه

دو خاکی - سیستم مختصات جغرافیایی

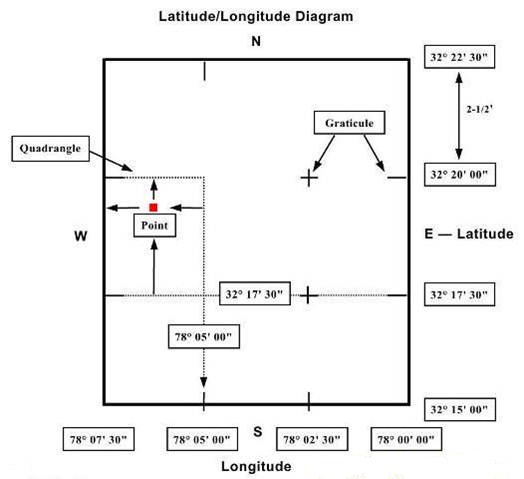

در ابتدا خطوط طول و عرض جغرافیایی محدوده ای از نقشه که نقطه مورد نظر در آن واقع شده است مشخص می گردد.
از تقاطع این خطوط با یکدیگر یک شبکه مربعی شکل تشکیل می شود.
ابعاد این شبکه مربعی به مقیاس نقشه توپوگرافی بستگی دارد.
به عنوان مثال فاصله خطوط طول و عرض جغرافیایی که تشکیل دهنده این مربع هستند در نقشه های با مقیاس 25000 : 1 برابر با 2 دقیقه و 30 ثانیه است و در نقشه هایی با مقیاس 50000 : 1 برابر با 5 دقیقه است.
در این مثال این فواصل 2 دقیقه و 30 ثانیه است که به عبارت دیگر این فاصله معادل 150 ثانیه است.

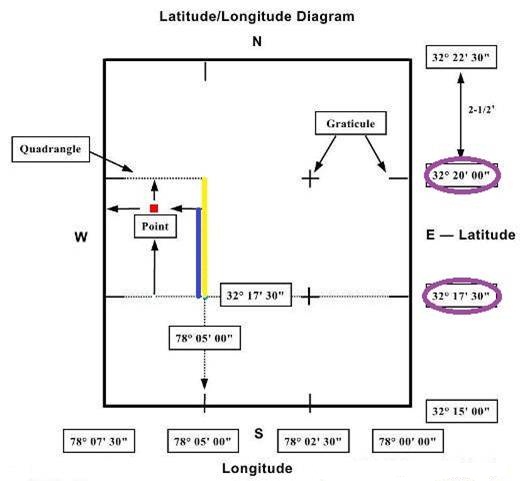

محاسبه عرض جغرافیایی  در این نقشه نقطه Point بین دو عرض جغرافیایی 32 درجه 17 دقیقه و 30 ثانیه شمالی و 32 درجه 20 دقیقه شمالی قرار گرفته است. عدد صفر خط کش را بر روی عرض جغرافیایی کمتر (در مربع) قرار داده و فاصله آن را تا نقطه مورد نظر می خوانیم و در مرحله بعدی فاصله بین این دو عرض جغرافیایی را نیز اندازه گیری می کنیم. میزان افزایش عرض جغرافیایی نقطه Point از رابطه زیر بدست می آید:
میزان افزایش  =  150  * ( فاصله بین دو عرض جغرافیایی / فاصله نقطه )

دو خاکی - سیستم مختصات جغرافیایی

مثال:
فاصله نقطه از عرض جغرافیایی 92.5
فاصله بین دو  عرض جغرافیایی 192
(92.5/192) * 150 = 72.3 SS.S
72.3 SS.S = (60 SS + 12.3 SS.S) = 1 M, 12.3 SS.S
در این مرحله می بایست این میزان افزایش را به عرض جغرافیایی اضافه کنیم:
DD MM SS.S
32 DD 17MM 30 SS + 1 MM 12.3 SS.S = 32 DD 18MM 42.3 SS.S
بنابراین عرض جغرافیایی نقطه قرمز رنگ برابر 32 درجه و 18 دقیقه و 42.3 ثانیه است.

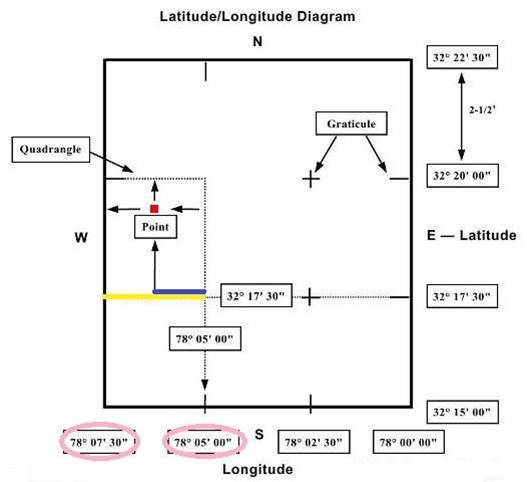

محاسبه طول جغرافیایی  محاسبه طول جغرافیایی مانند محاسبه عرض جغرافیایی است. در این نقشه نقطه Point بین دو طول جغرافیایی 78 درجه 07 دقیقه و 30 ثانیه غربی و 78 درجه 05 دقیقه غربی قرار گرفته است. عدد صفر خط کش را بر روی طول جغرافیایی کمتر (در مربع) قرار داده و فاصله آن را تا نقطه مورد نظر می خوانیم و هم چنین فاصله بین این دو طول جغرافیایی را نیز اندازه گیری می کنیم. میزان افزایش طول جغرافیایی نقطه Point از رابطه زیر بدست می آید:
میزان افزایش  =  150  * ( فاصله بین دو طول جغرافیایی / فاصله نقطه )

دو خاکی - سیستم مختصات جغرافیایی

مثال:
فاصله نقطه از طول جغرافیایی65
فاصله بین دو  طول جغرافیایی 149.9
(65/149.9) * 150 = 65.1 SS.S
65.1 SS.S = (60 SS + 5.1 SS.S) = 1 MM, 5.1 SS.S
در این مرحله می بایست این میزان افزایش را به طول جغرافیایی اضافه کنیم.
DD MM SS.S
78 DD 05 MM + 1 MM 5.1 SS.S = 78 DD 06 MM 5.1 SS.S
بنابراین طول جغرافیایی نقطه قرمز رنگ برابر 78 درجه و 6 دقیقه و 5.1 ثانیه است.
تعامل طول و عرض جغرافیایی
همانطور که گفته شد، هر درجه 60 دقیقه و هر دقیقه به 60 ثانیه تقسیم می گردد.
محیط استوایی زمین 40075 کیلومتر است که 360 درجه می باشد. بنابراین یک درجه عرض جغرافیایی حدود 111 کیلومتر است. هم چنین فاصله طول های جغرافیایی از هم در روی خط  استوا  در حدود 111كیلومتر می باشد.
